一、產品概述
LCBT/Ⅰ型系列組合機組，是我廠在總結國內處各類除塵器機組的技術基礎上，綜合了分室反吹清灰結構及低壓脈沖高效清灰技術的優點，克服了分室反吹清灰強度弱及高壓脈沖易損件多的缺點，進行研制開發成功的又一新的系統產品。
本系列除塵器是一種自帶風機，控制器、濾袋旁插結構的組合機組，結構緊湊，即可用室內布置，又可室外安裝，其適用范圍廣泛，主要應用于建材行業、冶金、鑄造、糧食加工礦企業粉塵的凈化和物料的回收。

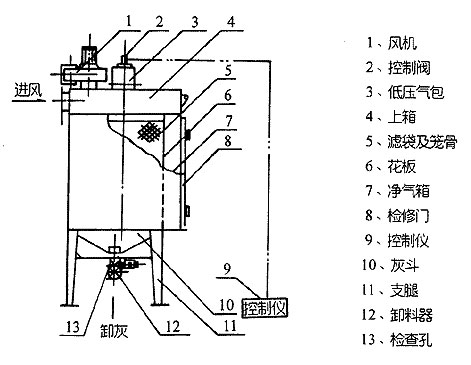

二、工作原理
含塵氣體由上部進風口斜插進入中箱體，通過慣性碰撞，較粗顆粒粉塵在自重力作用下，直接沉落至灰斗中，并經卸灰機構將粉塵從出灰口排出。另一部分較細粉塵在風機的作用下，吸附在濾袋外表面，潔凈氣體穿過濾袋進入中箱體凈氣箱，并流經矩形誘導管匯集在出風箱內從風機出口排出。隨著過濾工況的不斷進行，除塵器阻力應維持在限定的范圍（＜12KPa）內，故必須進行清灰來達到抖落粉塵，降低設備阻力的目的。該系統除塵器是采用脈沖控制儀定時控制低壓脈沖閥進行噴吹清灰的方法，使濾袋在其噴吹及誘導氣量的作用下，造成布袋瞬間鼓脹，抖落粉塵。
三、LCBT型系列旁插側噴脈沖扁袋除塵器機組技術性能
|
型號規格 |
型式 |
濾袋數（條） |
分室數 |
過濾面積（平方米） |
過濾風速（m/s) |
處理風量（立方米/h) |
風機 |
卸灰機 |
外形尺寸 |
||
|
型號規格 |
功率（KW) |
型號規格 |
功率（KW) |
||||||||
|
LCBT/1-18 |
A |
9 |
3 |
18 |
1.0-2.0 |
1080-2160 |
4-72-11 |
1.5 |
YJD-2 |
0.55 |
1880×957×3298 |
|
B |
1880×957×1981 |
||||||||||
|
LCBT/1-24 |
A |
12 |
4 |
24 |
1.2-2.0 |
1728-2880 |
4-72-11 |
2.2 |
1880×1228×3252 |
||
|
B |
1880×1228×2035 |
||||||||||
|
LCBT/1-36 |
A |
18 |
3 |
36 |
1.2-2.0 |
2600-4320 |
4-72-11 |
3 |
YJD-4 |
1880×957×4273 |
|
|
B |
1880×957×2958 |
||||||||||
|
LCBT/1-48 |
A |
24 |
4 |
48 |
1.0-1.8 |
2880-5184 |
1880×1228×4273 |
||||
|
B |
1880×1228×2956 |
||||||||||
|
LCBT/1-64 |
A |
32 |
4 |
64 |
1.1-1.9 |
4224-7296 |
4-72-11 |
5.5 |
YJD-6 |
1880×1547×4376 |
|
|
B |
- |
1880×1547×3059 |
|||||||||
|
LCBT/1-72 |
A |
36 |
6 |
72 |
1.3-2.0 |
5616-8640 |
4-72-11 |
7.5 |
TFGFZ.5 |
1.1 |
1880×1770×4162 |
|
B |
- |
- |
1880×1770×3094 |
||||||||
說明：（1）設備阻力：0～1.1KPa （２）除塵效率：99.6%
?。ǎ常┞╋L(fēng)率：≤3% （４）耗氣量0.48m3/min(噴吹間隔以15s為基礎）
